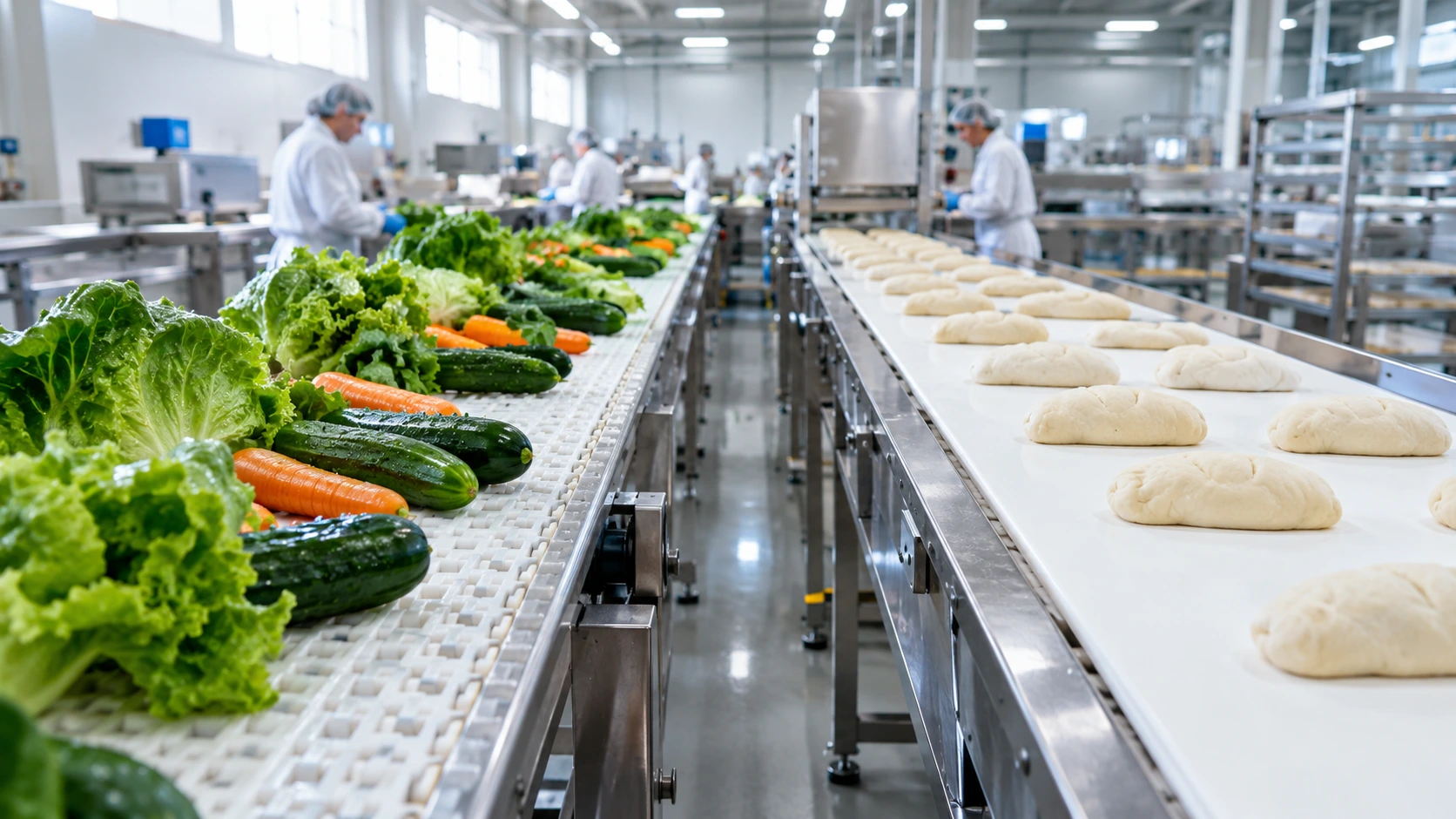

در خطوط تولید مواد غذایی، نوار نقاله فقط وسیله‌ای برای جابه‌جایی محصول نیست؛ مستقیماً با غذا در تماس است، هر روز شسته می‌شود و باید با دما، رطوبت و سرعت خط هماهنگ باشد. دو گزینه‌ای که بیشترین کاربرد را در این صنعت دارند، نوار مدولار پلاستیکی و تسمه نقاله PVC هستند. هر دو برای صنایع غذایی ساخته می‌شوند، اما ساختار، محدوده دمایی، نوع مسیر و شیوه نگهداری‌شان با هم فرق دارد.
در این مقاله، با تکیه بر مشخصات فنی محصولات موجود در کاتالوگ مجموعه صنعتی تهرانچی، این دو نوع تسمه نقاله صنایع غذایی را کنار هم قرار داده‌ایم تا راحت‌تر تشخیص دهید کدام‌یک برای خط شما مناسب‌تر است.
نوار مدولار چیست؟
نوار مدولار (یا زنجیر نقاله تخت مدولار) از قطعات پلاستیکی کوچکی به نام ماژول ساخته می‌شود که با پین‌های پلاستیکی به هم متصل شده‌اند و در کنار هم یک سطح یکپارچه و محکم می‌سازند. حرکت این نوار به‌وسیله چرخ‌زنجیر انجام می‌شود؛ یعنی دندانه‌ها مستقیماً با ماژول‌ها درگیر می‌شوند و نوار روی محور نمی‌لغزد.
بر اساس کاتالوگ تهرانچی، مشخصات اصلی نوار مدولار عبارت است از:
- جنس زنجیر و پین از رزین استال (Acetal Resin) با اصطکاک کم (LF)
- رنگ سفید و آبی
- سازگار با مواد غذایی و دارای تأییدیه FDA برای تماس مستقیم با غذا
- دمای کاری در محیط خشک از -۴۰ تا +۸۰ درجه سانتی‌گراد و در محیط مرطوب از ۰ تا ۶۵ درجه سانتی‌گراد
- مقاوم به سایش، کم‌صدا و مناسب انتقال با سرعت و حجم بالا
- تنوع عرض از ۸٫۵ تا ۳۴۰ سانتی‌متر
- امکان استفاده در مسیرهای چرخشی و نصب پله برای خطوط شیبدار
انواع نوار مدولار برای خطوط غذایی
- مدولار ساده (Flat Top): سطح صاف و بسته برای انتقال عمومی محصولات و بسته‌ها
- مدولار سوراخدار (Flush Grid): سطح مشبک برای عبور آب و هوا؛ مناسب خطوط شستشو، آبگیری و خنک‌کاری
- مدولار پله‌دار: با پله‌هایی به ارتفاع ۱، ۲ یا ۳ اینچ برای جابه‌جایی محصول در سطوح شیبدار
- مدولار چرخشی: برای مسیرهای قوسی؛ شعاع چرخش داخلی آن حدود دو برابر عرض نوار است
- مدولار Raised Rib: ساخته‌شده از جنس PP و مخصوص خطوط پاستوریزه مواد غذایی
تسمه نقاله PVC چیست؟
تسمه نقاله PVC یک تسمه یکپارچه و انعطاف‌پذیر است که از لایه‌های پارچه‌ای (منجید) و پوشش PVC ساخته می‌شود. این تسمه روی غلطک‌ها حرکت می‌کند و نیروی محرکه را از طریق اصطکاک با غلطک محرک دریافت می‌کند. طبق کاتالوگ تهرانچی، تسمه‌های PVC قابلیت غذایی دارند، بهداشتی‌اند و در برابر روغن مقاومت خوبی نشان می‌دهند؛ البته ضخامت و توان کششی آن‌ها از تسمه‌های لاستیکی کمتر است و عموماً در صنایع سبک به کار می‌روند.
تسمه‌های PVC عرضه‌شده در تهرانچی از تولیدات شرکت DERCO هلند هستند و این ویژگی‌ها را دارند:
- ساختار ۱ تا ۳ لایه با ضخامت کل تقریبی ۱٫۹ تا ۶٫۲ میلی‌متر
- تنوع رنگ: سفید، سبز، آبی، مشکی، طوسی، پترولی و رنگ طبیعی
- محدوده دمایی بیشتر مدل‌ها -۱۰ تا +۱۱۰ درجه سانتی‌گراد (بر اساس دمای محصول)؛ برخی مدل‌ها -۱۵ تا +۹۰ و -۲۵ تا +۷۰ درجه
- حداقل قطر درام محرک از ۶ میلی‌متر در تسمه‌های نازک تا ۱۲۰ میلی‌متر در مدل‌های ضخیم‌تر
- وجود مدل‌های آنتی‌استاتیک و مدل‌های مقاوم به روغن و گریس
نکته مهم: همه مدل‌های تسمه PVC گرید غذایی (Food Quality) ندارند. در جدول مشخصات فنی، برای هر مدل مشخص شده که برای تماس با مواد غذایی مناسب است یا نه. برای خطوط غذایی حتماً مدلی را انتخاب کنید که گرید غذایی داشته باشد.
جدول مقایسه نوار مدولار و تسمه PVC
در جدول زیر، مهم‌ترین تفاوت‌های این دو نوع تسمه را بر اساس مشخصات کاتالوگ کنار هم آورده‌ایم:
| معیار مقایسه | نوار مدولار | تسمه نقاله PVC |
| ساختار | ماژول‌های پلاستیکی که با پین به هم متصل شده‌اند | تسمه یکپارچه با ۱ تا ۳ لایه پارچه و پوشش PVC |
| جنس | رزین استال (LF)؛ در مدل Raised Rib از جنس PP | پوشش PVC روی لایه‌های پارچه‌ای |
| تماس با مواد غذایی | دارای تأییدیه FDA | فقط مدل‌های دارای گرید Food Quality |
| محدوده دمایی | خشک: -۴۰ تا +۸۰ درجه مرطوب: ۰ تا ۶۵ درجه | بیشتر مدل‌ها: -۱۰ تا +۱۱۰ درجه برخی مدل‌ها: -۱۵ تا +۹۰ یا -۲۵ تا +۷۰ درجه |
| نوع انتقال حرکت | درگیری مستقیم با چرخ‌زنجیر، بدون لغزش | اصطکاک با غلطک محرک |
| مسیر چرخشی (قوس) | دارد؛ مدل چرخشی با شعاع داخلی حدود دو برابر عرض | بیشتر برای مسیرهای مستقیم |
| خطوط شیبدار | پله با ارتفاع ۱، ۲ و ۳ اینچ | نوع پله‌دار هم وجود دارد، اما در بسیاری از خطوط غذایی مدولار پله‌دار جایگزین آن شده است |
| ظرفیت بار | تا ۲۵٬۰۰۰ نیوتن بر متر در مدل ساده و سوراخدار؛ تا ۳۰٬۰۰۰ نیوتن بر متر در مسیر مستقیم مدل چرخشی | مناسب بارهای سبک؛ توان کششی کمتر از تسمه لاستیکی |
| انتقال در نقاط باریک | حداقل شعاع برگشت ۲۵ میلی‌متر | حداقل قطر درام از ۶ میلی‌متر؛ مناسب انتقال محصولات کوچک بین دو نقاله |
| شستشو و آبگیری | مدل سوراخدار برای خطوط شستشو و عبور آب بسیار مناسب است | سطح صاف و پیوسته که تمیزکاری سطحی آن ساده است |
| تعمیر | فقط ماژول آسیب‌دیده تعویض می‌شود | اتصال مجدد به روش Finger Joint یا Overlap Joint، یا تعویض تسمه |
| کاربرد رایج در صنایع غذایی | بطری و قوطی، گوشت و مرغ، میوه و سبزیجات، خطوط شستشو و پاستوریزه | بسته‌بندی سبک، نان و شیرینی، انتقال محصولات سبک و کوچک |
چه زمانی نوار مدولار انتخاب بهتری است؟
اگر خط تولید شما شرایط سخت‌تری دارد یا محصول باید مسیر پیچیده‌ای را طی کند، نوار مدولار معمولاً گزینه مطمئن‌تری است. این نوار در موارد زیر برتری دارد:
- خطوط شستشو و محیط‌های مرطوب: مدل سوراخدار اجازه می‌دهد آب به‌راحتی از سطح نوار عبور کند.
- دماهای پایین: محدوده کاری تا -۴۰ درجه در محیط خشک، آن را برای خطوط سرد و انجماد مناسب می‌کند.
- مسیرهای قوسی: با مدل چرخشی می‌توان بدون نقطه انتقال، محصول را در مسیر منحنی حرکت داد.
- انتقال شیبدار: پله‌های ۱ تا ۳ اینچی امکان جابه‌جایی محصول در ارتفاع را فراهم می‌کنند.
- بار و سرعت بالا: درگیری مستقیم با چرخ‌زنجیر از لغزش جلوگیری می‌کند و نوار در حجم بالای تولید عملکرد پایداری دارد.
- خطوط پاستوریزه: مدل Raised Rib دقیقاً برای همین کاربرد طراحی شده است.
چه زمانی تسمه PVC انتخاب بهتری است؟
برای خطوط سبک‌تر و مسیرهای ساده، تسمه PVC گزینه‌ای کاربردی و اقتصادی است. این تسمه در موارد زیر مناسب‌تر عمل می‌کند:
- محصولات سبک و کوچک: امکان استفاده از درام‌های بسیار کوچک، فاصله بین دو نقاله را به حداقل می‌رساند و محصولات ریز در محل انتقال گیر نمی‌کنند.
- دماهای بالاتر: بیشتر مدل‌ها تا +۱۱۰ درجه سانتی‌گراد (بر اساس دمای محصول) کار می‌کنند.
- سطح کاملاً پیوسته: برای محصولاتی که نباید روی سطح مشبک یا درزدار قرار بگیرند.
- محیط‌های دارای روغن: مدل‌های مقاوم به روغن و گریس برای این شرایط در دسترس هستند.
- مسیرهای مستقیم و افقی: در خطوط ساده، نصب و راه‌اندازی تسمه PVC آسان است.
چند نکته کلیدی برای انتخاب درست
پیش از خرید تسمه نقاله برای خط غذایی، این موارد را بررسی کنید:
- دمای محصول و محیط: دمای واقعی محصول روی تسمه را با محدوده دمایی هر مدل مقایسه کنید.
- شرایط شستشو: اگر خط به‌طور مداوم با آب شسته می‌شود یا محصول همراه آب حرکت می‌کند، به محدوده دمایی مرطوب نوار مدولار (۰ تا ۶۵ درجه) توجه داشته باشید.
- شکل مسیر: مسیر مستقیم، قوسی یا شیبدار، نقش تعیین‌کننده‌ای در انتخاب دارد.
- اندازه و وزن محصول: محصولات ریز به نقاط انتقال باریک نیاز دارند و بارهای سنگین‌تر به ظرفیت بار بالاتر.
- گرید غذایی: در تسمه PVC حتماً از مدل‌های دارای گرید Food Quality استفاده کنید.
- تجهیزات جانبی: نوار مدولار به چرخ‌زنجیر و تسمه PVC به غلطک مناسب نیاز دارد؛ این قطعات را هم در برنامه خرید در نظر بگیرید.
سؤالات متداول
آیا نوار مدولار برای تماس مستقیم با مواد غذایی مجاز است؟
بله. طبق کاتالوگ، جنس نوار مدولار از رزین استال است و تأییدیه FDA برای تماس مستقیم با مواد غذایی دارد.
آیا همه تسمه‌های PVC برای صنایع غذایی مناسب‌اند؟
خیر. فقط مدل‌هایی که در جدول مشخصات فنی، گرید غذایی (Food Quality) برای آن‌ها ثبت شده، برای تماس با مواد غذایی مناسب هستند.
برای خط شستشوی میوه و سبزیجات کدام مناسب‌تر است؟
معمولاً نوار مدولار سوراخدار (Flush Grid) گزینه بهتری است، چون آب از سطح آن عبور می‌کند و برای خطوط شستشو طراحی شده است.
آیا نوار مدولار جایگزین تسمه PVC پله‌دار می‌شود؟
در بسیاری از خطوط غذایی بله. نوار مدولار پله‌دار به دلیل کاربری ساده و طول عمر بالا، در بسیاری از خطوط جایگزین تسمه‌های PVC پله‌دار شده است.
